2014年，三星S5和三星Note4的銷量下滑讓三星敲響了警鐘，中低端手機的市場份額也被國產手機瓜分得所剩無幾，正當消費者紛紛揣測三星是否會走上諾基亞、Moto的舊路之際，2015年，Exynos7420、LPDDR4RAM和UFS2.0ROM讓危機下的三星重新崛起。
CES2015上，LGGFlex2不僅全球首發了20nm工藝打造的Qualcomm驍龍810，還搭載了由SK海力士提供的LPDD4RAM，讓這款LG的開年旗艦贏得了關注度。
iPhone6s如期在15年9月發布，自主架構設計處理器A9采用了三星的14nm工藝和臺積電的16nm工藝聯合供貨，在性能和功耗上均衡極致。
樂視的樂MaxPro搭載著14nm打造的Qualcomm驍龍820處理器現身在CES2016上，搶先在小米、OPPO、vivo、nubia等廠商前面發布這顆領先的半導體芯片。
無論是處理器、RAM還是ROM，其實都是屬于半導體產業的一部分，智能手機的背后，某種意義上來說其實就是半導體產業之間互相競爭角逐。
三星的逆轉、LG尋求SK海力士支援、iPhone幾乎每年都在曬自家CPU和GPU的先進、樂視和各大國產廠商爭先搶發Qualcomm驍龍820，背后都是依靠半導體產業給出的底氣。像三星、Intel這些IDM廠商本身?yè)碛邪雽?dǎo)體業務，能夠自產自銷，而LG、蘋果、Qualcomm、樂視、小米等廠商縱然沒有自己的半導體業務，想方設法也要和生產半導體企業打好關系，必要時候還能夠憑借友商的幫忙逆襲三星和Intel，當然，蘋果憑借行業的號召力和影響力，游刃有余地掌控著上下游廠商的重要資源，包括生產半導體企業為自己服務，臺積電和三星近年來紛紛搶占蘋果A系列處理器訂單最好說明這個問題。
為什么半導體行業在國內如此受歡迎？
聯想先后成功收購IBM的個人電腦業務，摩托羅拉移動，IBM的x86服務器業務，在國人看來可能只是聯想特別喜歡收購?fù)馄?，其?shí)不然，中國企業一直都垂延國外的不少企業，例如半導體公司。而眾所周知的是，這些資源基本上都集中在韓國、美國等國家手上。下面我們先來看看最近的半導體行業新聞。
仙童半導體
熟悉半導體行業和美國硅谷歷史的讀者應該聽說過仙童半導體（FairchildSemiconductor），這家企業成立于1957年，為硅谷的成長奠定了堅實的基礎，衍生出Intel、AMD等眾多科技巨頭。2015年11月，仙童和美國安森美半導體（ONSemiconductor）達成了價值近24億美元（每股20美元）的并購協議。據彭博社報道，近日中國華潤集團、華創投資牽頭的財團向仙童半導體提出了新的收購要約，提出25億美元（每股21.7美元）這個更高的收購價。不日就會公開這一提議。但是美國對外資收購其高科技企業十分謹慎，中國更是最嚴格的審查對象。被否決的先例有清華紫光欲收購美光科技（15年年中），美光科技不僅是美國唯一生產個人電腦所需動態隨機存取存儲器芯片（DRAM）的制造商，也是和SK海力士、三星電子并稱的全球三大DRAM生產商之一?？梢?jiàn)聯想這十幾年連續收購IBM部分業務和Moto的過程是多么艱辛。
其它收購失敗個案還包括：華為欲收購美國網絡設備制造商3Com、摩托羅拉無線網絡部門、美國私有寬帶互聯網軟件提供商2Wire。這里小編不禁要問，為什么半導體行業在國內如此受歡迎？
究其原因還是國內能夠自主生產半導體的企業確實不多，資源貧乏，正如文章開篇所說，這些資源核心技術基本上都掌控在韓國和美國等國家手上。類似的例子還有，手機和數碼相機中攝像頭傳感器生產商主要來源于日韓和美國企業，液晶屏幕和OLED屏幕核心技術也是掌控在日韓企業手上，更別提x86架構處理器和ARM架構處理器授權全部都來源于美國Intel和英國ARM公司，所以中國企業才需要通過收購手段間接獲得這些資源和核心技術。當然，華為、中興、清華紫光等高新技術企業如今也有自己的拳頭產品和獨當一面的核心技術，在某些領域已經不需要大量進口外企的資源。

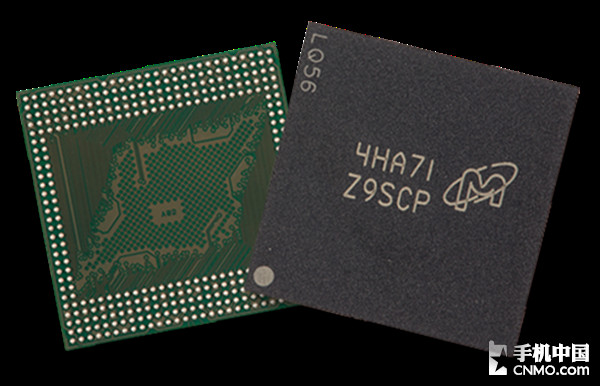

美光LPDDR4芯片
半導體與手機
回到半導體話題上，2015年，14nm的Exynos7420處理器，LPDDR4RAM，UFS2.0ROM三項半導體領域的技術革新同時出現在智能手機上，為智能手機的系統運行速度和文件傳輸速度帶來的直接紅利就是響應更快、游戲加載更迅速、更早完成傳輸任務。這也是智能手機越來越成熟和受歡迎，并且能夠?qū)崿F(xiàn)更多任務的幕后功臣。
優秀的軟件離不開先進硬件支持
僅僅是處理器升級不行，根據木桶效應，RAM和ROM都會影響處理器極限性能的發揮，這就好比臺式機領域，每過幾年，輪到更新?lián)Q代的時候，家中電腦一般都不會僅僅更換處理器而已，換了處理器，可能由于主板和處理器接口不兼容，接著把主板一起更新了，然后發現RAM和ROM的配置成了整套平臺速度上的瓶頸，DDR4RAM和SSD也會接著更換上。
手機和PC其實有很多關聯，工藝制程、架構、總線、頻率等性能指標其實很多都是共通的。半導體貫穿著智能手機和PC的大部分元件，廠商們的軟件優化很大程度上是為這些半導體而服務的。以半導體的技術革新為核心基礎，Android、iOS、WP等系統平臺負責搞定如何驅動這些先進硬件的問題，搭建好軟件和硬件之間的交互平臺，讓軟件開發商能夠通過操作系統（API等）調用四核處理器、8核處理器、64bit指令集等每個時代的全新技術，最后再讓這些紅利落在消費者用戶體驗上，不然那些跑分控為什么那么執著安兔兔和魯大師呢？游戲控為什么那么沉迷一代又一代，動畫特效越來越贊，視覺沖擊堪比臺式機游戲的手游呢？
讓系統流暢的秘訣
要讓手機運行起來十分流暢，手機廠商可以從很多方面入手，下面小編簡單介紹一下其中6個方面。
1、iOS假后臺
iPhone部分機型直到如今依然能夠憑借1GB甚至512MBRAM運行iOS，或多或少與其“假后臺”的設計有關，和Android系統不同，iOS無須把應用緩存在RAM中隨時調用，在多任務切換時能夠直接關閉上一個應用，在切換到上一個應用時候，其實是重新開啟該應用，這一點和Android或者桌面系統Windows都有很大區別。但是iOS憑借先進的硬件設備和深度的系統優化，讓重新開啟應用的時間縮短到就像Android平臺切換多任務時候的迅速，這就是iOS和iPhone神奇的地方。

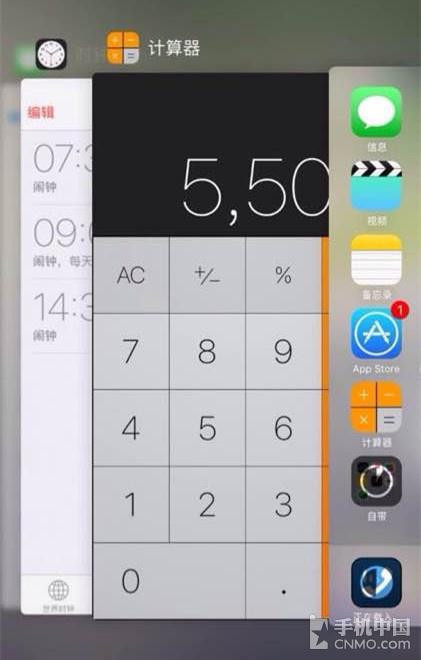

iOS假后臺
假后臺能夠讓系統RAM得到進一步釋放，RAM的余量充足了，系統運行起來自然流暢了。
2、提高處理器綜合實力（核心數目、制程、架構、主頻、兼容性）
一般來說，其它配置相差無幾的情況下，Qualcomm驍龍810處理器機型都會比Qualcomm驍龍615處理器機型流暢，而Qualcomm驍龍615處理器又會比Qualcomm驍龍410處理器機型流暢，這里面牽扯到核心數目、工藝制程、處理器架構和主頻的區別，還有不同平臺處理器對應用和游戲的兼容性也是不同的。所有這些處理器因素交叉在一起之后，最終就會反映為張三的手機總是比李四的手機流暢，一點都不卡，而且還能夠多開幾個程序等現象。
3、RAM（容量、頻率、位寬、通道數、代數）
提高處理器性能是系統流暢運行的一個因素，但是存儲系統也很重要，Android平臺的消費者肯定比iOS平臺腦殘粉體驗得更加深刻。單純提高RAM的容量，例如從昔日的1GBRAM提高到如今的4GBRAM，能夠提高系統程序的并發量，緩沖更多的程序進后臺，方便消費者在多款應用中頻繁切換，減少重新開啟應用時需要等待時間。

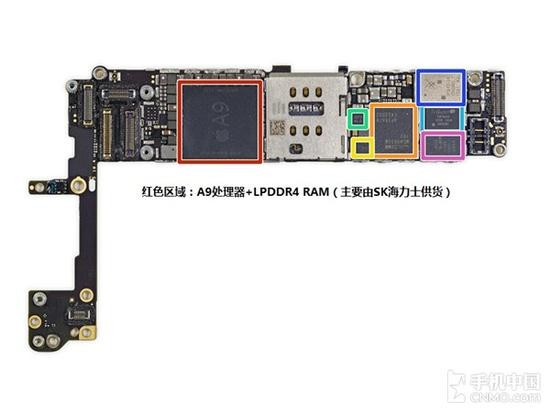

iPhone6s其實也采用了LPDDR4RAM
當然，RAM可不僅僅在容量上對系統運行速度有影響，和PC的內存類似，RAM（手機中運存）綜合水平同樣受頻率、位寬、通道數和產品代數（LPDDR3、LPDDR4等）影響，而頻率、位寬、通道數、代數剛好就是決定RAM帶寬的四個維度，至于計算公式嘛，免得大伙關閉瀏覽器，所以不公布了。簡而言之，RAM容量和RAM帶寬對于系統運行速度都有一定的影響。前者表現為多任務切換時候是否卡頓，后者表現為4K視頻播放時候是否流暢等更多綜合場景。
4、ROM（UFS、eMMC等）
存儲系統除了RAM還包括ROM，而手機中ROM又分為常見的eMMC和UFS，詳細區別下文會介紹。eMMC5.0讀寫速度其實相比以往機型已經有一定的提升，但是相比UFS2.0，在加載絕大部分應用和大型游戲的時候，總是慢一點，當然，單獨測試隨機小文件讀寫速度和單個大容量文件讀寫速度，相比eMMC5.0還是快上不少。那么問題來了，既然UFS2.0那么厲害，和三星S5（eMMC5.0）上面的USB3.0接口相比，哪一項措施對于提高文件傳輸速度更有效呢？

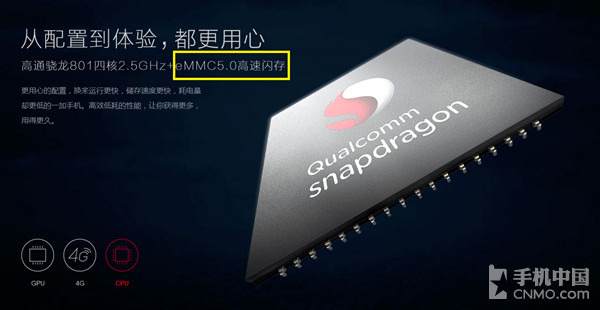

截圖來源于一加手機官網
5、USB3.0（三星、ZUK）
USB3.0接口在三星Note3首次引入到手機領域，之后在三星S5上配合eMMC5.0存儲讓文件傳輸速度得到了一定的提升，三星S6回歸到USB2.0接口，但是配備了UFS2.0存儲介質，究竟是USB3.0和eMMC5.0的組合，還是USB2.0和UFS2.0的組合，為文件傳輸速度帶來更大的提升呢？答案是后者。當然如果在技術上突破瓶頸，能夠同時兼?zhèn)銾SB3.0接口和UFS2.0ROM，那么文件傳輸速度和系統運行速度又會進一步提升。

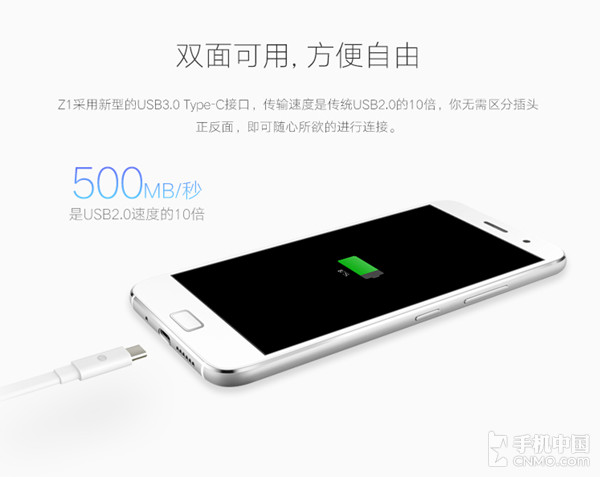

ZUKZ1上的USB3.0接口
打個比方，將USB2.0更換成USB3.0接口，對于傳輸速度來說其實是改善外因，消除手機和外界的傳輸瓶頸，而采用UFS2.0替換掉eMMC5.0存儲介質，其實就是改善內因，消除手機自身內部ROM和處理器、RAM之間的傳輸瓶頸，從而做到內外兼修，合力優化手機的整體文件傳輸速度和系統運行速度。
6、系統優化（做“減法”）
這兩年尤其多廠商采納這種方法，畢竟不是每家廠商都能夠掌控著半導體技術的發展，反而從自身角度出發優化系統內部，對手機廠商來說更顯得輕松。一加手機的“氫OS”、ZUK的ZUI、IUNI的IUNIOS、魅族的Flyme都是對Android系統做“減法”的經典代表。

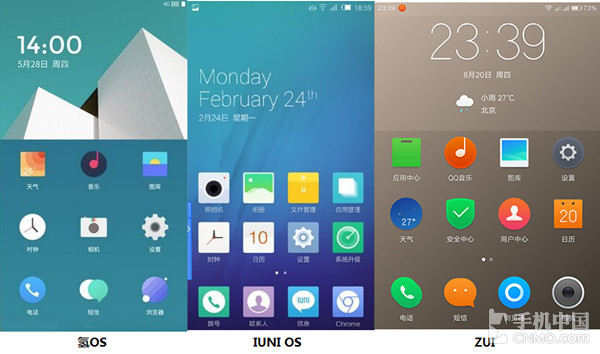

做“減法”的系統
所謂“減法”其實就是閹割掉那些無關痛癢的功能，減少系統預裝應用，減少系統過于復雜的動畫效果和人機交互，減少后臺應用經常自啟動頻率，減少開啟一個應用（例如百度瀏覽器）順帶將其家族應用全部一并開啟（百度客戶端、糯米網、百度外賣、百度地圖等），諸如此類的措施，其實都是為了減少系統的卡頓，減少刷微博和玩大型游戲時候突如其來的停頓。
配合今期文章重點討論的“半導體”主題，同時，由于之前在Qualcomm驍龍820相關文章中和各位分享過手機處理器架構和工藝制程等歷史。今天的文章小編重點介紹一下半導體領域的另外兩種很重要的芯片——RAM和ROM（也就是上面第三和第四點內容）。
RAM和ROM發展歷史回顧
LPDDR4和UFS2.0分別屬于RAM和ROM兩種不同存儲介質技術，接下來我們分別回顧一下這兩種技術和PC上DDR內存、SSD硬盤之間的歷史演進關系。

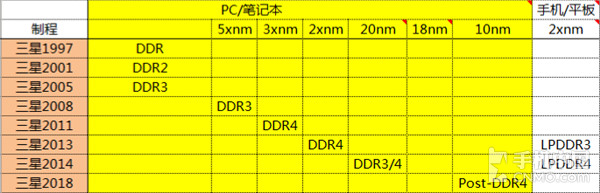

三星DDR和LPDDR里程碑節點
DDR和LPDDR其實都是DRAM，而全球三大DRAM廠商之中，又以三星和智能手機關系頗為密切，為了方便讀者理解，以三星為例看看DRAM歷史的演進過程。美光和SK海力士的歷史演進也類似。半導體更新迭代大致按照摩爾定律推測，而架構和工藝制程的更新成為了最主要的兩條主線，處理器如此，RAM和ROM也如此。從上面表格可得，DDR和LPDDR除了在架構上從DDR逐步更新到如今的DDR4和LPDDR4，工藝制程上也從5xnm一路更新到如今的2xnm。
和處理器類似，18nm和20nm只是不同廠商在同一代工藝節點上表現出來的數值誤差，實則上并沒有跨越兩代工藝制程，另一方面，10nm和Post-DDR4只是三星的愿景，暫時還沒有實現。

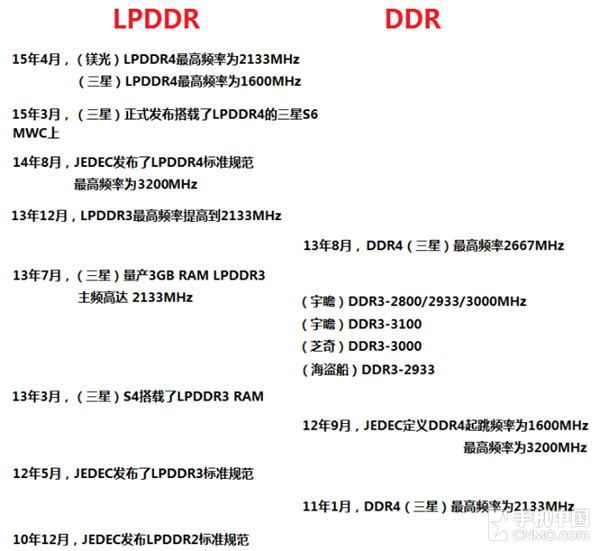

LPDDR和DDR重大歷史回顧
縱觀LPDDR和DDR歷史，制定固態技術標準的JEDEC協會對DDR和LPDDR兩種技術提出了標準規范。將智能手機和行業標準發展關聯起來，12年5月發布的LPDDR3標準規范，13年3月的三星S4正式用上了，同年7月，三星Note3也沖上了3GBRAM的高度。14年8月，JEDEC發布了LPDDR4標準規范，并定義最高頻率為3200MHz。15年3月，MWC上三星發布了搭載LPDDR4RAM的三星S6和三星S6Edge，同年8月，三星發布的另外兩款旗艦——三星Note5和三星S6edge+將RAM容量提高到4GB。

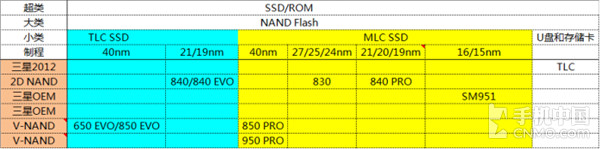

SSD和ROM領域
先來解釋一下上面表格出現的一些專業術語，SSD是固態硬盤，ROM是手機存儲。它們兩者歸根到底其實都是NANDFlash，下文會詳細介紹SSD和ROM之間的關聯。SSD根據成本和存儲顆粒壽命再細分為TLCSSD、MLCSSD、SLCSSD（相同容量前提下，上述三者一般來說成本和壽命依次提高），而U盤和SD存儲卡其實也是TLCSSD的一種形態。2DNAND是早期的一種SSD內部顆粒排列技術，而V-NAND則是如今由三星主導的3D平面上全新的顆粒排列技術，通過把內存顆粒堆疊在一起來解決2DNAND閃存帶來的容量限制等問題。類似技術還有3DNAND，則是由Intel和美光合資的IMFT主導。
熟悉固態硬盤的消費者應該知道早期的消費級SSD主要是以MLC顆粒為主流的，SLC比較昂貴，TLC未成氣候，所以成本上始終無法進一步降低。TLC壽命短和易損壞的弊病導致在2012年以前，它們一般只用在U盤和SD存儲卡上，但是由于技術進步，TLC顆粒壽命得到了控制，從此出現了采用TLC顆粒的840和840EVOSSD，進一步將成本降低，也讓SSD開始走近平民百姓。
如今除了三星，浦科特、金士頓、SK海力士等廠商也紛紛推出采用TLC顆粒的SSD。另一方面，除了存儲顆粒本身的不同，存儲顆粒之間排列方式也發生了改變，從剛開始的2D平面排列上升到立體空間3D排列，也就是如今的V-NAND排列方式。不知不覺，這種排列方式已經經歷了3代產品，850PRO和850EVO在較早前也成功升級換代，分別換上了第三代V-NAND排列的MLC芯片和TLC芯片，進一步增大了存儲容量，突破4TB級別的里程碑。Intel和美光合資公司IMFT則稱類似技術為3DNAND。

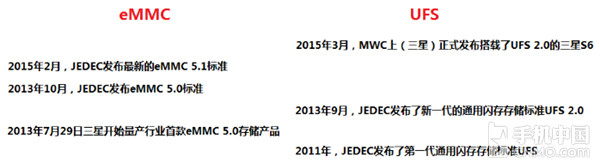

eMMC和UFS重要?dú)v史回顧
在ROM領域，2013年10月，JEDEC發布eMMC5.0標準，其實同年7月底，三星已經能夠量產eMMC5.0存儲產品。在業界開始準備采用UFS這種新的存儲介質取代eMMC的時候，在13年9月JEDEC發布UFS2.0標準之后，相隔不到兩年，15年3月，三星就在MWC上正式發布搭載了UFS2.0的手機。
LPDDR4
在介紹LPDDR4和UFS2.0兩項在RAM和ROM領域最新技術之前，我們先來介紹一下JEDEC這個組織。
根據百度百科的定義，JEDEC固態技術協會（JEDECSolidStateTechnologyAssociation）是微電子產業的領導標準機構，作為一個全球性的組織，JEDEC所制定的標準在過去50余年的時間里，已經被全行業廣泛接受和采納。JEDEC的主要功能包括術語、定義、產品特征描述與操作、測試方法、生產支持功能、產品質量與可靠性、機械外形、固態存儲器、DRAM、閃存卡及模塊、以及射頻識別（RFID）標簽等的確定與標準化。所以才會有今天的LPDDR4和UFS2.0標準出臺。
JEDEC固態技術協會在14年8月發布的新一代低功耗內存標準LPDDR4（LowPowerDoubleDataRate4），是面向低功耗內存而制定的通信標準，以低功耗和小體積著稱，專門用于移動式電子產品，例如智能手機。下面我們看看臺式機、筆記本和服務器領域的DDR標準和LPDDR標準的一些區別。

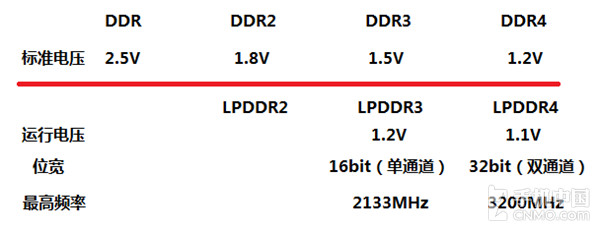

DDR和LPDDR區別
如上圖所示，LPDDR的運行電壓（工作電壓）相比DDR的標準電壓要低，這也符合了低功耗小體積的身份和定位，另一方面，兩種標準版本迭代時間并不是一致的，DDR4相比LPDDR4標準制定和出臺要早上不少。
接著我們對比一下LPDDR3和LPDDR4之間區別，前者和LPDDR2類似，采用單通道設計，而且位寬只有16bit，理論上最高工作頻率為2133MHz。LPDDR4采用了雙通道設計，即使依然是16bit的位寬，但是由于引入了雙通道的概念，所以最終能夠?qū)崿F(xiàn)32bit的位寬，同時最高工作頻率提升到3200MHz，上文小編提及過，決定RAM傳輸帶寬的幾個要素之中，LPDDR4都有針對性地提高，所以帶來的系統運行速度和文件傳輸速度的提升也會比較明顯。
UFS2.0
目前市面上主流的ROM標準有兩種——eMMC5.0和UFS2.0，它們都屬于NANDFlash。前者有更成熟的生產工藝，后者有更強大的性能。換句話說，上面兩種存儲標準其實可以看作是SD存儲卡和U盤的近親，不過相比micro-SD卡，eMMC5.0和UFS2.0無論是傳輸速度還是可靠性上都要高上不少。
eMMC（EmbeddedMultiMediaCard）為MMC協會所訂立的、主要是針對手機或平板電腦等產品的內嵌式存儲器標準規格。eMMC目前是主流的便攜移動產品解決方案，目的在于簡化終端產品存儲器的設計。由于手機內部NANDFlash芯片來自不同廠牌，包括三星、東芝、海力士、美光等，當設計廠商在導入時，都需要根據每家公司的產品和技術特性來重新設計，過去并沒有一種技術能夠通用所有廠牌的NANDFlash芯片。
eMMC的設計標準，就是為了簡化NANDFlash的使用，將NANDFlash芯片和控制芯片設計成1顆MCP芯片，手機客戶只需要采購MCP芯片并放進新手機中，無須處理其它繁復的NANDFlash兼容性和管理問題，最大優點是縮短新產品的上市周期和研發成本，讓其更快地推出市場。
eMMC4.4的讀取速度大約為104MB/s，eMMC4.5則為200MB/s，eMMC5.0為400MB/s，但是因?yàn)槭褂玫氖?位并行總線，因此性能潛力已經基本到達瓶頸，以最新的eMMC5.1規范來說，其理論讀取速度為600MB/s左右，性能的大提升基本是不可能的了。
UFS是未來的主流存儲標準
2011年JEDEC發布了第一代通用閃存存儲（UniversalFlashStorage，簡稱UFS）標準，希望能夠替代eMMC。然而，第一代的UFS并不受歡迎。2013年9月，JEDEC發布了新一代的通用閃存存儲標準UFS2.0，該標準下的閃存讀寫速度可以高達1400MB/s，這相當于在2s內讀寫兩個CD光盤的數據。

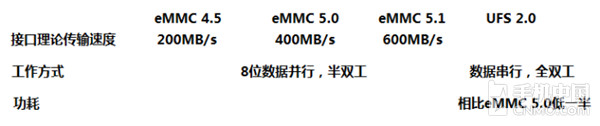

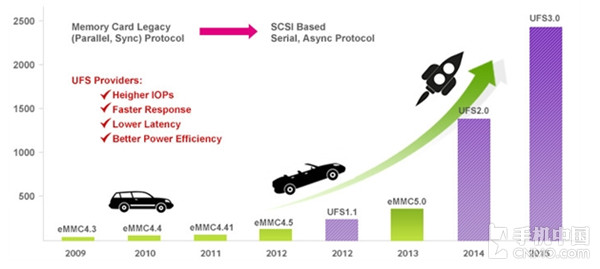

eMMC和UFS對比
與eMMC不同，UFS2.0的閃存規格采用了新的標準，它使用的是串行總線，類似機械硬盤的PATA接口向SATA接口的轉變，并行總線就是每一次能夠傳輸多個二進制位數據，而串行總線就是每一次只能夠傳輸一個二進制位數據，看樣子好像并行總線更好，實則不然，雖然上面提及到eMMC擁有8位并行總線，每一次能夠傳輸8個二進制位，但是如果串行總線每一次傳輸數據的速度足夠快，并行總線傳輸一次的時間，串行總線已經傳輸了10次甚至20次，這樣的話，串行總線就能夠在相同時間內傳輸10位甚至20位數據。
另一方面，UFS2.0支持全雙工運行，可同時進行讀寫操作，讀取和寫入操作都有專門的通道，還支持指令隊列。相比之下，eMMC是半雙工，讀寫必須分開執行，讀取和寫入操作共用同一條通道，指令也是打包的，在速度上就已經略遜一籌了。打個比方，單車道和雙車道的區別不用多解釋也知道哪條車道的行車更加順暢，關鍵是，那條單車道還是分時復用車道，這段時間全部車輛只能自西向東行駛，下一段時間全部車輛只能自東向西行駛，工作效率不如兩條獨立車道，分別引導兩個不同方向的車流。而且UFS2.0芯片不僅傳輸速度快，功耗也要比eMMC5.0低一半，可以說是日后旗艦手機閃存的理想搭配。

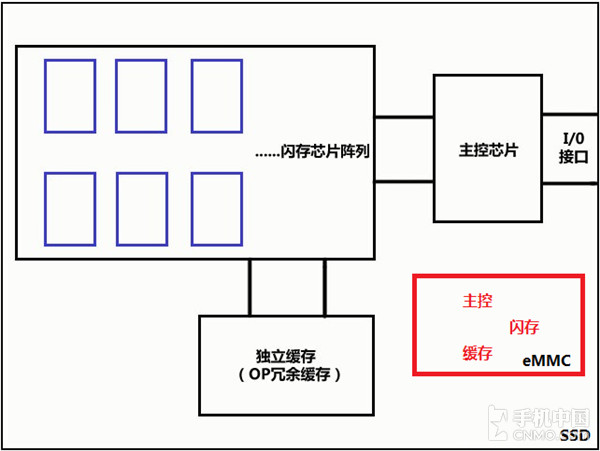

eMMC和SSD區別
最后讓我們看看臺式機/筆記本/服務器上SSD和智能手機中ROM的共同點和不同之處。
眾所周知，SSD是固態硬盤，主要由主控制器、閃存芯片陣列（陣列、陣列、陣列，重要事情說三遍）和緩存組成。緩存有時候也能夠集成在主控芯片內。主控制器作用等同于手機中的處理器，負責協調閃存芯片陣列中單個閃存芯片之間，閃存芯片陣列和緩存之間，還有協調SSD和外部電路（例如臺式機內存、處理器）的數據傳輸。
eMMC更像是微型版的SSD，將主控、緩存和閃存同時集合在一塊芯片中，注意，只有一塊閃存而不是閃存陣列，這就是SSD和eMMC最明顯的區別，另外，主控、緩存和閃存一般是通過BGA封裝方式封裝成一塊MCP芯片，這種芯片集成度相當高，更適合塞進去體積較小的手機中。
總結：簡簡單單的一臺智能手機，背后卻隱藏著強大的半導體產業，毫不夸張地說，處理器、RAM、ROM、基帶芯片、攝像頭CMOS，還有SoC主板上大大小小功能不同的芯片，其實都來源于半導體產業。半導體產業對智能手機的發展起到推波助瀾的重要作用。
