目前，觸摸屏已經不算什么新鮮的技術了，觸控顯示屏作為一種新型的人機交互輸入方式的顯示屏，與傳統的顯示器、鍵盤和鼠標輸入的方式相比，觸摸屏的輸入更為簡單、直接、方便。無論是各種查詢機、KTV點唱機，還是我們的手機、平板電腦、智能手表等產品，都擁有觸控顯示技術，它在我們的日常生活中已十分普及，并成為不可或缺的一部分。
2010年蘋果公司的ipad1與iphone4的熱賣，由此拉開了移動終端創新戰爭的全面引爆，轉眼間具有觸控屏的智能手機全面占領市場。在中尺寸方面，2012年末微軟公司推出了全新一代操作系統Windows8，專門配備觸控顯示器的Metro界面，它直觀簡潔的操作方式直接刺激了新一代多點觸控電容式顯示器的研發。而2013年推也出了不少觸控筆記本，雖然其靈敏度幾乎和手機無差別，但由于系統、操作習慣、價格等因素的限制，觸控筆記本遭到了市場的冷遇。

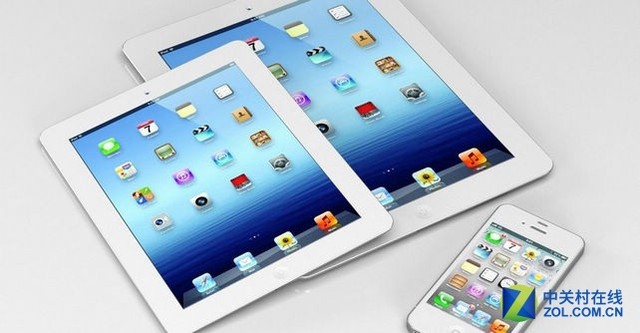

2010年蘋果公司的ipad1與iphone4的熱賣掀起觸摸熱潮
時至今日，觸控筆記、電腦都沒能占有太多的市場份額，這種尷尬的情況與小屏市場的激烈競爭形成了鮮明的對比。可以說憑借移動智能觸控手機市場的打開，觸控顯示一躍成為消費電子產品領域的熱門話題，也成為顯示技術發展的重要領域之一。

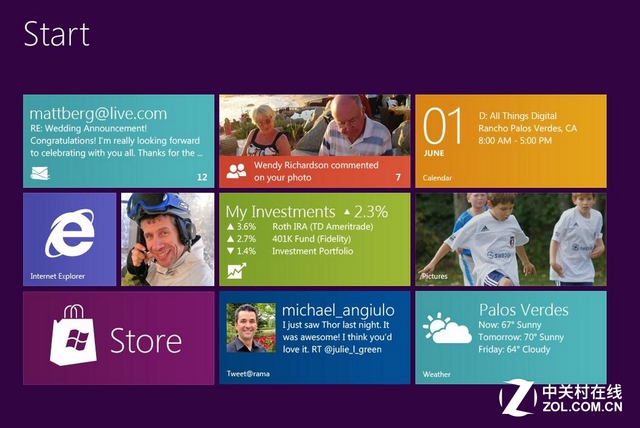

2012年末微軟公司推出了全新一代操作系統Windows8專門配備觸摸顯示器
觸控顯示技術從最早的點陣式紅外線觸摸技術，到單點觸摸的電阻式觸屏，再到當下最為流行的多點觸摸式電容屏，乃至最新的3DTouch技術的概念。一路走來，觸控顯示屏所需要克服的技術難關無非是更大尺寸的觸摸板以及更高性能的處理器。回顧歷史展望未來，顯示和觸控領域?qū)⒂性鯓拥那熬昂妥兏?？又將如何改變我們的生活呢?/span>
下面筆者就從以下幾方面為大家介紹一下目前觸控顯示行業的發展狀況。
1.觸控顯示產業鏈上、中、下游橫跨將近20次級產業。
2.傳感器和下游客戶在推廣觸控顯示的過程扮演重要角色。
3.觸控顯示涉及行業包括零售、醫療、政府、企業、教育、汽車等等。
4.觸控顯示在工業領域也存在發展空間。
5.ITO（氧化銦錫）、石墨烯成為最有利代替材料。
6.3DTouch、指紋識別、柔性屏、互動式投影等成為未來觸控顯示發展的基石。
觸控顯示鏈橫跨將近20次個產業
目前，全球重要的觸控顯示面板生產廠商集中于日韓、中國大陸地區、臺灣地區。觸控面板產業鏈，主要由上游材料——玻璃基板、PET薄膜、ITO靶材，中游材料加工——化學材料（膠材、軟板、控制IC）和面板制造，下游觸控模組以及最終的各種電子產品組成。一般而言，電子行業所關注的觸控屏產業鏈主要是中游的傳感器（包括ITO玻璃、ITO薄膜），以及下游觸控屏模組。

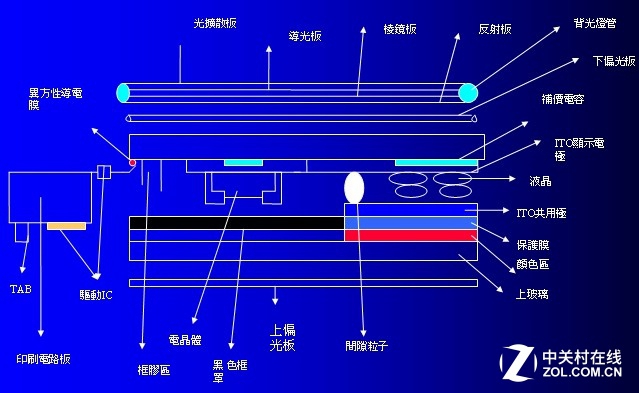

玻璃基板由CF和TFT兩部分組成
總體來說觸控屏幕產業鏈從上游到下游橫跨了將近20個次產業。由上游元件來看，觸控感測IC、微處理器、韌體三者間緊密結合成為觸控控制器。另外還有傳感器等，這些上游元件組裝之后才能成為觸控面板。加上表面鏡片和顯示器成為觸控屏幕，而表面鏡片的貼合是良率的關鍵所在。

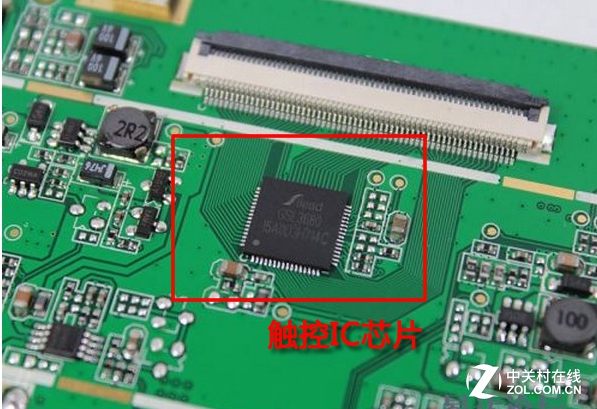

控制IC芯片
觸控面板按照感應技術不同可區分為電阻式、電容式、光學式、音波式四種
觸控面板按照感應技術不同可區分為電阻式、電容式、光學式、音波式四種。其中光學式、音波式發展較早，但由于使用的限制，并未得到充分的發展及應用。目前電阻式、電容式的觸控技術發展十分普及技術也發展的比較成熟。以電容式觸摸面板為例，開發過程需要驅動IC廠商、整機廠商、觸控屏廠商、操作軟件廠商等多方一起合作，定制化程度非常高。

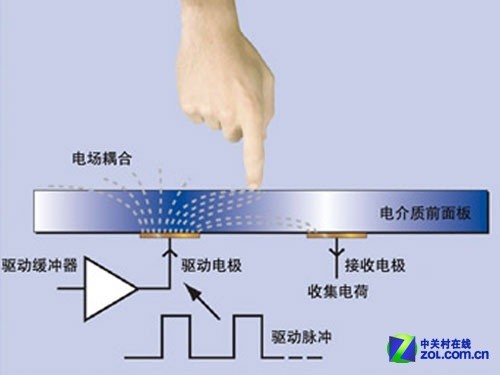

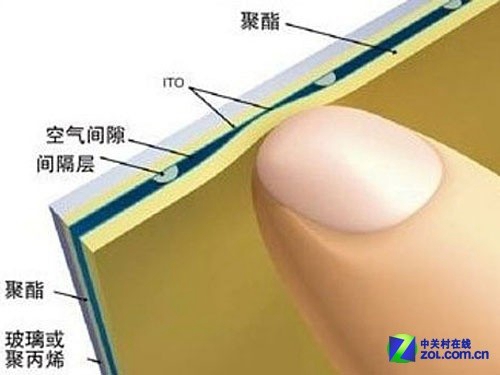

電阻觸控示意圖和電容觸控原理示意圖
電容式觸控面板要實現精確定位，需要解決干擾問題、校正任務工藝缺陷，因此也需要做十分深入的定制化。同時，電場感應驅動的抗干擾性和ITO鍍膜工藝的均勻性很難在短時間有大的提高，因此電容式觸摸屏的定制化程度很難降低。
傳感器是目前涉及公司較多的領域
觸控屏模組三個組成部分傳感器（Sensor）、蓋板（CoverLens）和控制器（ControlIC），三者地位同等重要。
作為一個高度定制化產品，每一款產品的生命周期卻非常短，這就要求生產商必須有足夠快的爬坡速度，在出貨量最集中的前三個月內就能迅速將良品率提高到非常高的水平，才能夠有經濟效益。尤其現在手機整機廠商要求觸控屏模組廠商將觸控屏和LCD顯示屏貼合好后再出貨，因此對觸摸屏廠商來說快速提升良品率就顯得尤為重要。正因如此，電容式觸控屏的技術壁壘很高、產業化難度非常大。觸控屏模組三個組成部分傳感器（Sensor）、蓋板（CoverLens）和控制器（ControlIC），三者地位同等重要。其中控制器廠商介于傳感器和下游客戶，在推廣觸控屏的過程扮演重要角色，傳感器領域則是目前涉及公司最多的。

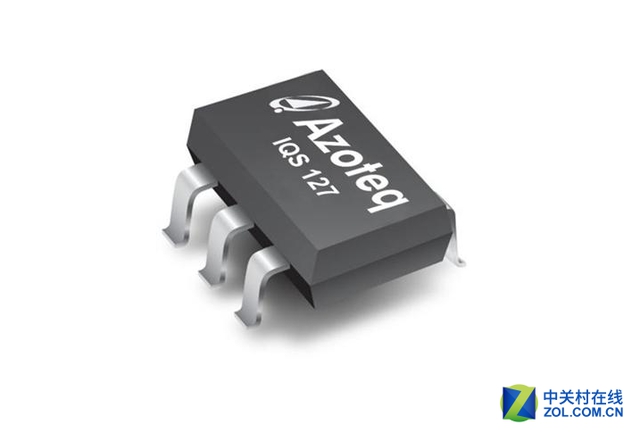

觸摸屏傳感器
具體到傳感器產業，盡管觸控屏生產核心技術和領先工藝集中于日、韓、美國及臺灣地區，但隨著國內廠商技術和工藝進步、成本優勢日益明顯，已經出現產業轉移。長期來看，由于電容式觸控屏高度定制化，產業鏈分工的形式比垂直結構更有效率，因此傳感器代工廠在產業鏈中始終會有一席之地。因此，隨著電容式觸控屏需求的增長，傳感器代工廠定能擁有光明前途。但是當行業供需達到平衡時，由于模組廠商對其依賴度減弱，傳感器代工廠的地位將會比現在下降。所以，對傳感器代工廠來說，長期需要往上下游拓展來加強產業鏈地位。

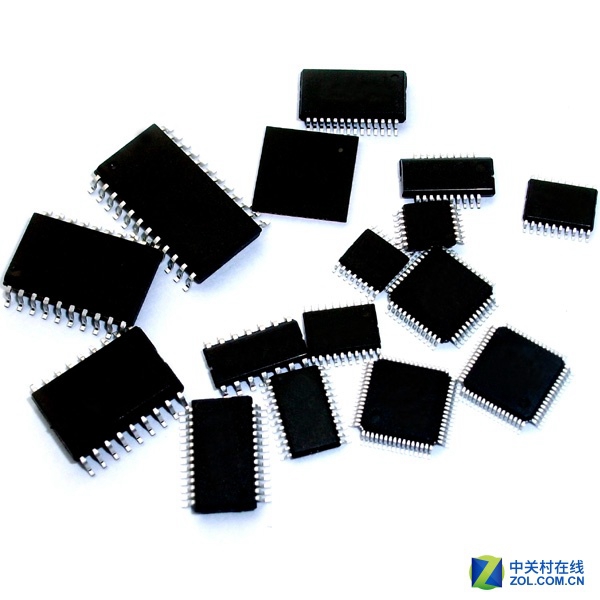

控制器（ControlIC）
筆者認為：觸控顯示技術的發展涉及到相關的整個產業鏈，所以，其發展也離不開產業鏈中上下游領域的整合。比如在觸控產品的材料上，上游技術基本掌握在歐美、日本業者的身上，中游材料加工則在日本與臺灣地區，下游面板的貼合、壓合、測試，則在臺灣和少部分在大陸完成。觸控顯示產品擴大發展規模，勢必牽動整個上下游產業鏈的定位和重組。
觸控顯示應用的潛在市場及前景
車載交互、商用、教育領域?qū)τ|摸顯示是契機也是挑戰
對于擁有龐大產業鏈的觸控顯示行業來說，各方都看到了其巨大的發展前景，觸控行業得到了來自各方的大力投資，使得技術進步迅速；但也恰恰是因為越來越多的企業卷進來，導致其產能持續攀升，而市場應用沒有相應得到提高，使得企業獲利越發艱難。整個觸控面板產業自2012年起市場盈利狀況明顯下降，2013年更是經歷了較大規模的兼并和重組期。進入2014年，觸摸屏產業的從業者明顯感受到了空前的市場壓力，倒閉的小廠眾多，甚至某些大廠亦申請破產重組。而轉戰至今年，整個產業更是嚴重出現了供大于求的情況，產量擴張明顯，但利潤率持續下滑。雖然現實比較尷尬，但觸控顯示行業前景廣闊，通過完善技術、降低價格，才能在各行業的應用不斷深化，才會開拓出更多的潛在市場。

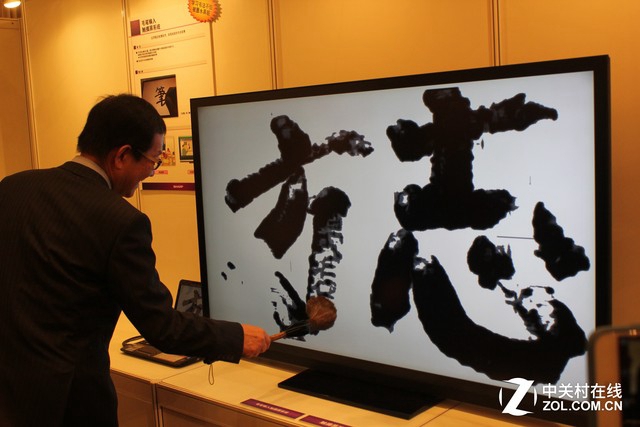

模仿中國書法的觸控技術
在互聯網+的大潮下，萬物互聯時代已經到來，人們對智能化操作的需求迅速提升，已經越來越多的依賴于觸控屏，這也催生了觸控顯示更大的市場潛力。伴隨著下游產品的急速更新?lián)Q代，觸控顯示的軟硬件技術發展十分迅速，觸控顯示技術與顯示領域里面的諸多技術創新一樣，都由小尺寸向大尺寸擴散。觸控面板的終端產品也是一樣，除中小尺寸的手機、平板電腦、筆記本電腦、數碼相機等，觸控產品巨大的未來市場還包括大尺寸商用產品，電子教室使用的觸控屏顯示器、會議室使用的觸控顯示器、數字告示等，涉及的行業則涵蓋了零售、醫療、政府、企業、教育、交通等等。
車載人機交互界面成

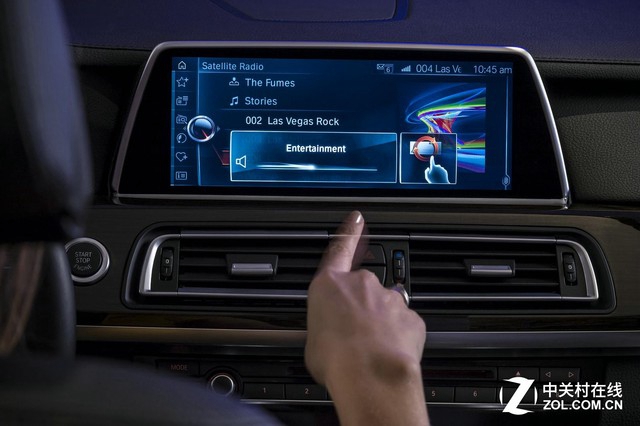

車載人機交互界面成為小尺寸觸摸發展前景
具體的在小尺寸觸控顯示應用方面，隨著近些年智能車載電子系統的不斷升級，大家對于車載顯示的要求也越來越高，從普通的液晶屏早已升級到了觸控屏，搭載觸控顯示技術的汽車不斷涌現。對于汽車的控制信息娛樂系統，駕駛者只需要在車輛的觸控顯示屏前作出相應的手勢便可以實現對功能的控制，同時汽車的儀表盤也升級為觸控顯示器，觸控體驗與智能手機十分相似，豐富了駕駛員及乘坐者的感官體驗。車載人機交互界面已經擁有了可以實現許多消費電子領域盛行功能的可能性，而由于汽車逐漸電子化、智能化，使得汽車給觸控屏、顯示屏等電子設備留下了一個很大的想象空間，相信未來車載觸控顯示有著十分廣闊的市場和發展前景。

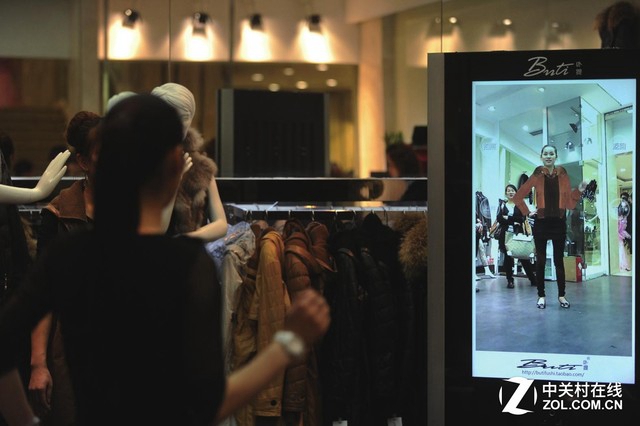

虛擬試衣

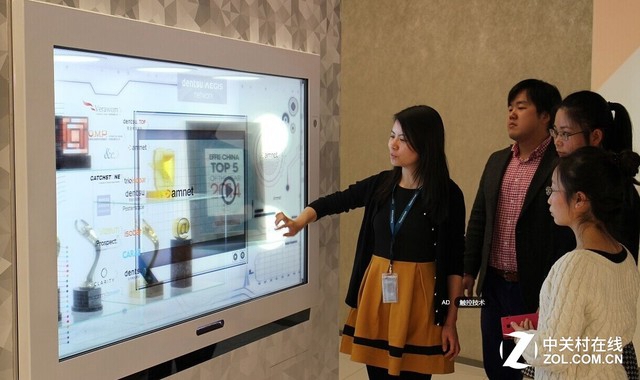

商用、教育領域要求觸控屏要有過硬的技術實力

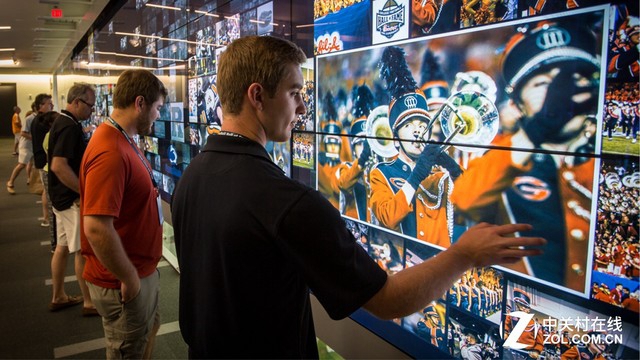

在大尺寸觸控顯示應用領域中，零售數字標牌的應用，體現了觸控顯示屏的高效信息化，除傳統的信息推送之外，還能夠與顧客形成互動式的購物體驗，比如虛擬試衣、智能識別等。在教育領域，會強調多點觸控、多屏互動、智能分享、云應用等；在企業會議室應用，則會強調功能豐富、兼容性強、可移動化操作、遠程管理等。這就要求觸控顯示相關企業不僅要有過硬的技術實力，更要對所涉及的具體應用行業有著深入的了解。
顯示控制產品市場也是觸控行業期待的應用領域
對于一些顯示控制產品市場也是觸控行業可以期待的應用領域：如工業控制上的應用、智能家電產品上的應用。這類產品包括，帶有觸控屏幕和電腦調溫的冰箱、數控機床的操作面板、控制與顯示一體化的B超設備等等。這些領域的產品對觸控面板的性能要求相對較高，比如防塵防水更好、抗震、特殊的電磁兼容性等。這些市場雖然不是整塊大市場，但是總體潛能依然巨大，而且基本處于尚未開發狀態。

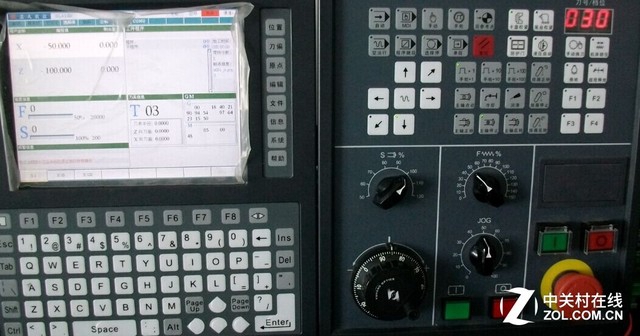

數控機床的操作面板對觸控面板的性能要求相對較高
具有交互式顯示特點的觸控顯示技術迅速擴張，不再是單純的設定為我們提供終端產品的技術創新，而是更注重與實際應用的緊密結合，為我們提供整套的解決方案。從業企業如果想要在具有交互式體驗的觸控顯示領域有所作為，就要以行業應用為突破口針對不同的行業應用進行解決方案的細化創新。正如上文我們簡要介紹的那樣，觸控顯示技術滲透已到我們?nèi)粘Ｉ钪械狞c點滴滴，為終端用戶提供更便利、更完善的體驗。
3D觸覺反饋觸摸屏
編輯點評：隨著觸控顯示技術在各行業的應用不斷深化，觸控顯示開始更多的與物聯網、移動互聯網等潮流元素相融合，由強調硬件層面的顯示技術逐步向凸顯軟性創新的綜合解決方案轉變，為用戶提供完美的互動體驗成為了觸控顯示的精髓所在。目前，在硬件技術層面，交互式顯示屏的發展已經非常成熟，因此，企業創新由硬件技術向軟件內容靠攏，無疑讓觸控企業擁有了更大的研發空間，有利于行業的持續發展。同時，這也對業內企業的細節化研發能力提出了更高的要求。而且，隨著交互式顯示屏的應用范圍的不斷拓寬，這一要求還會不斷提高，優勝劣汰，行業洗牌不可避免。
代替材料讓觸控顯示潛力無限放大
新的應用領域、各種需求的不斷提升，以及觸控顯示行業新的發展空間，說到底還是要依賴于觸控顯示技術、材料的發展。筆者選取了ITO（氧化銦錫）代替材料、3DTouch、指紋識別、柔性屏、互動式投影等簡要的為大家介紹一下目前觸控顯示領域的新材料、新技術的發展。
ITO（氧化銦錫）代替材料

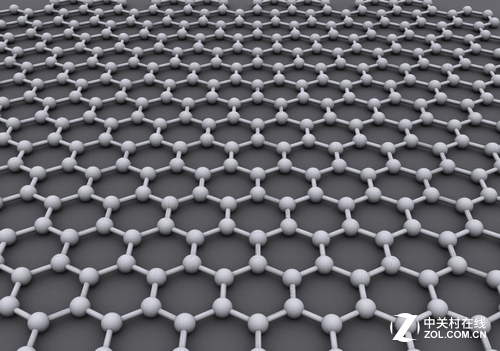

石墨烯原子結構
ITO（氧化銦錫）材料，作為觸控面板產品導電玻璃的主要選擇已經有30年歷史。但是，ITO中銦金屬是自然界中存儲量最低的稀有金屬之一，其產業可持續性存疑，成本也高，而且還擁有毒性、廢棄物難以回收等問題。同時，ITO材料使用蒸鍍工藝，設備成本高、材料浪費量巨大。這與目前廣受關注的新興替代材料相比，可大大降低成本。這些材料包括：納米銀線、納米碳管、金屬網格、導電聚合物、石墨烯、ITO油墨等，其中納米銀線和金屬網格已經進入實用化階段，是短期內ITO材料的最有利替代者，長期看行業則看好石墨烯的廣泛應用。這些新材料應用，未來甚至會超過觸控面板的范圍，在包括半導體顯示等更廣闊的領域，帶來產業發展的新空間。
觸控壓力感受技術——3DTouch技術
觸控顯示行業中新材料的發展無疑也帶動了新技術的蓬勃發展，說到最新最熱的觸控技術，就不得不說iPhone6s搭載的3DTouch技術了。它是通過在屏幕模組中加入壓力傳感器以及振動反饋的馬達，當按壓顯示屏時，電容式傳感器會立即測出表層玻璃與背光之間距離的細微變化，使屏幕可以感應到使用者手指按壓的力度，同時手機將回以輕微的觸感，讓使用者不僅能夠看到按下屏幕的操作效果，還能感受到。3DTouch技術加入到顯示面板中，可以給手機使用者帶來全新方式的互動體驗。3DTouch技術的實現需要軟件和硬件密切協作時才能實現。

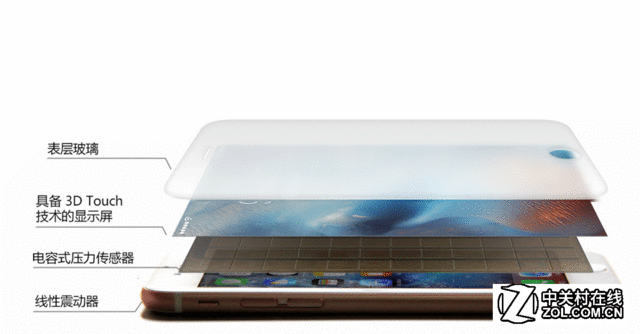

觸控壓力感受技術——3DTouch技術
類似于3DTouch的壓力感應技術有望在2016年配備在安卓手機上，這是美國Synaptics公司近期推出的支持可變壓力感應技術、邊緣姿勢檢測技術，可實現不同速度的滾動、新的縮放與平移方式等功能的壓力傳感觸摸屏控制器，同時還支持主動、被動手寫筆，以及非觸摸懸浮操作，這是該公司第三代壓力傳感方案。
觸控顯示技術將延伸到更廣闊的領域

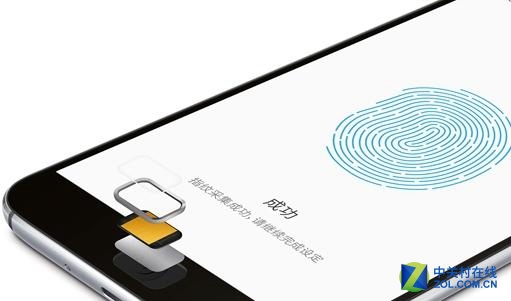

指紋識別技術與觸控屏幕的融合
指紋識別技術是生物識別技術的主流技術，它被廣泛應用于各行各業的身份驗證之中。目前我們看到帶指紋功能的設備，都要有一個物理鍵來讓你掃描指紋，市場中直接與觸控顯示技術結合的產品還不多見。但隨著顯示芯片的發展，觸控和顯示高度集成，未來的發展趨勢則是我們可以在屏幕上的任何位置完成指紋識別。把指紋識別內嵌到顯示核心中，這樣就不會影響設備制造商在進行設備工業設計的時候有任何局限性。
指紋識別與觸控顯示技
隨著指紋識別與觸控顯示技術融合的越來越成熟，它的使用也將愈發廣泛，比如快速付款、身份識別、個性化偏好定制等等，以后很可能密碼將會被指紋識別技術所取代。
柔性屏可能成為未來移動端觸控屏幕新潮流
OLED以它的多種優勢并且可以支持折疊、柔性顯示成為了目前顯示行業的熱點。目前，OLED以及內嵌式單芯片技術將繼續在一段時間內成為移動端產品的主流觸控顯示核心發展趨勢。而柔性屏概念的推出已經有兩年的時間了，但市場中卻幾乎沒有產品采用這種技術，主要原因是極低的良品率以及居高不下的價格，無法做到大規模民用化。相信隨著良品率的不斷提高，未來幾年里可折疊、柔性觸控屏必將投放到市場中，這也會給觸控技術這一人機交互的方式提供更多創新的可能。

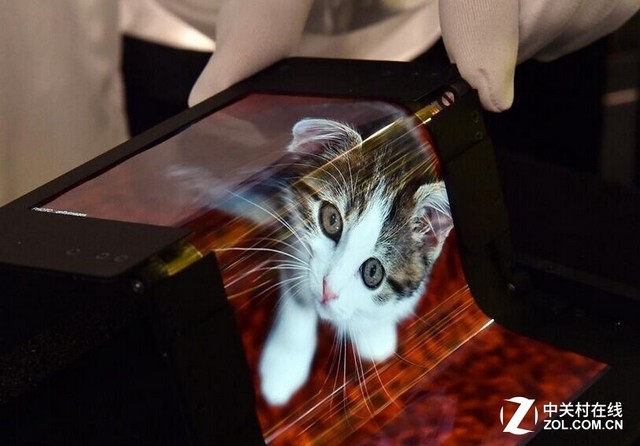

柔性觸控屏必將投放到市場中
觸控顯示技術將延伸到更廣闊的領域
隨著技術的不斷發展，觸控技術與顯示技術的結合已不僅局限于顯示面板的層面，它也延伸到了投影領域——交互式投影，它的設計先例類似于投影鍵盤，可將任何平整表面變成10英寸的觸摸屏。當圖像投射到桌子、墻壁或其他表面時，新型的交互式投影，能夠使用信息、圖像和視頻，讓一切平面都變成觸摸屏。
交互式投影
虛擬現實、增強現實也是未來顯示技術發展的一個重要領域，它需要人和智能設備之間更好的互動，這就需要一些不同技術之間的集成，這里也包括觸控顯示技術。觸控顯示技術不會被虛擬現實、增強現實取代，相反，它們會呈現出一種協同發展的事態。
觸控顯示透到我們生活的各個方面
本文從觸控顯示產業鏈以及重要環節解析、觸控顯示在各領域的應用及發展趨勢、新技術、新材料等三方面為大家介紹了觸控顯示產業的發展動態，通過以上的介紹相信大家對觸控顯示行業有了一定的了解。無疑觸控顯示技術作為一種操作更加直接、便捷的人機交互的形式已經滲透到我們生活的各個方面。
觸控滲透到我們生活的各個方面
雖然目前供大于求，但行業前景無限。
一個觸控顯示產品，從開發到完成成品，需要驅動IC廠商、整機廠商、觸摸屏廠商、操作軟件廠商等多方一起合作，產業鏈從上游到下游橫跨了將近20個次產業。觸控顯示行業具有的巨大市場發展?jié)摿Γ瑢⑼瑯踊菁暗竭@些次級產業，這無疑吸引到了各方投資者紛紛投入到觸控顯示產業鏈中，希望可以從中分一杯羹，隨之而來的則是觸控產業鏈的一系列變革。雖然目前面臨著供大于求、原材料成本上漲、利潤率下滑等不利因素，但這并沒有影響到生產企業的熱情，這一狀況反而促進了行業內的優勝劣汰，加速了行業的整合。經過一些列的整合、融資、并購，觸控顯示行業的結構將日趨優化，整個顯示產業也逐漸向著觸控的方向發展。具體到觸控產業鏈的各個環節，或許是普通消費者之前從未關注的方向，但可能是直接影響到產品最終呈現給用戶的核心關鍵點。
觸控顯示要更加貼近消費者的操作理念
互聯網+時代使得萬物互聯的節奏不斷加快，各行業的產品都趨向于智能化，未來觸控將會變得無處不在，新一代信息設備、智能家電、公共的設備、工業控制、汽車電子等所有人機交互都將觸控功能納入其中，這也無疑也促進了觸控顯示技術滲透到其他領域。同時，觸控顯示也從某一種單純的終端產品，逐步向凸顯軟性創新的綜合解決方案發展，使其更加貼近消費者的操作理念、完善使用體驗，在未來的階段無論是技術層面還是市場領域都有著巨大的發展空間。
觸控在顯示領域扮演著重要的角色
